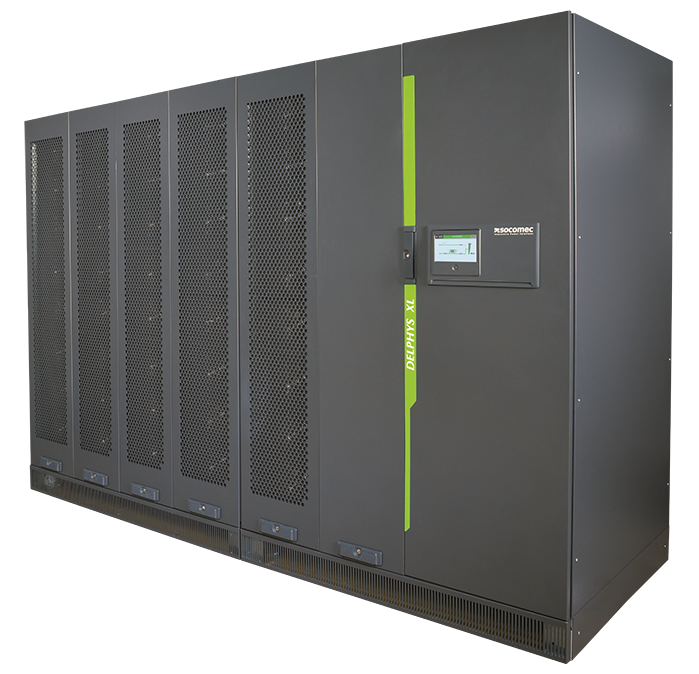

Delphys XL este un UPS extrem de compact, cu cel mai bun randament din clasă, oferind o redundanță intrinsecă și permițând, prin proiectare, o mentenanță rapidă și sigură. O arhitectură UPS complet rezistentă, eliminând punctele unice tradiționale de defecțiune.
Conformitatea cu standardele
EN/IEC 62040-1
EN/IEC 62040-2
EN/IEC 62040-3
EN/IEC 62040-4
Avantaje
Integrare flexibilă cu o amprentă la sol optimizată
- 1200 kW într-un design compact și optimizat.
- Conexiune extrem de flexibilă la instalația dumneavoastră electrică.
- Implementare ușoară și rapidă a întregului sistem UPS.
- Economie de spațiu de până la 70% în cazul combinării cu baterii litiu-ion.
- Funcții avansate de testare la fața locului pentru a certifica punerea în funcțiune.
Cel mai bun management al energiei și cele mai mari economii
- Randament de 99% cu modul nostru de conversie inteligentă.
- Mod VFI de 97% ca standard.
- „Hot standby” pentru o eficiență mai mare a sistemului în condiții de sarcină scăzută.
- Moduri avansate multiple de operare și testare pentru a minimiza TCO.
- Pregătit pentru funcționalități de suport pentru rețea.
Interoperabilitatea lanțului critic
- Proiectat pentru a se potrivi oricărei arhitecturi de distribuție de energie din centre de date.
- Funcționalități avansate pentru a asigura stabilitatea grupului electrogen la repornire sau la o variație semnificativă a sarcinilor.
- Proiectat pentru a se coordona perfect cu STS-ul nostru conectat în aval.
- Face față chiar și celor mai dificile sarcini.
Reziliență de neegalat pentru a maximiza disponibilitatea
- Arhitectura UPS elimină punctele singulare de defect tradiționale legate de UPS-urile monolitice tradiționale.
- Conceptul tolerant la erori oferă redundanță în modul de conversie dublă până la 80% din puterea nominală.
- Blocuri funcționale de alimentare autonome cu deconectare selectivă avansată.
- Bazat pe platforma noastră XL de mare putere dovedită în practică.
- Număr limitat de convertoare de putere - fiecare proiectat pentru a elimina potențiala propagare a defecțiunilor, pentru cel mai bun MTBF.
- Bypass static puternic și robust.
Mentenanță ușoară și sigură care permite un MTTR scăzut
- MTTR redus datorită blocurilor funcționale de alimentare care pot fi scoase la rece.
- Nu este necesară nicio operațiune de cablare pentru a glisa un bloc funcțional de alimentare.
- Acces frontal la toate componentele.
- Întreținere sigură datorită mentenanței tip „cu mâinile afară”.
- Stație de mentenanță cu modul de putere funcțional integrat ca rezervă.
- Opțiune de testare a UPS-ului și bateriilor fără sarcină atunci când se desfășoară activități de mentenanță.
Caracteristici tehnice
| Caracteristici generale | |
|---|---|
| Putere nominală UPS (35 °C) | 1.200 kVA/kW |
| Eficiența în modul dublă conversie | Până la 97,1 % – certificată de o terță parte (TÜV) |
| Eficiența în modul de conversie inteligent | Până la 99,1 % – certificată de o terță parte (TÜV) |
| Capacitate paralelă | până la 4 unități |
| Intrări | |
|---|---|
| Tensiune de intrare nominală | 380/400/415 V – trifazic sau trifazic + N |
| Toleranța tensiunii de intrare | de la 200 până la 480 V |
| Conexiune de intrare | Comună sau separată/partea superioară sau partea inferioară |
| Gama de frecvență | 50/60 Hz ± 10 % |
| Factor de putere la intrare/THDi | > 0,99 / < 1,5 % la sarcină completă |
| Power walk-in pe grupul electrogen | Rampă liniară – de la 1 A/sec. la 1.000 A/sec. |
| Ieșire | |
|---|---|
| Tensiune de ieșire nominală | 400 V (380/415) trifazic sau trifazic + N |
| Gama de frecvență | 50/60 Hz ± 0,01 % (funcționare liberă) |
| Reglarea tensiunii | ± 1 % stare stabilă |
| Coeficient de distorsiune a tensiunii de ieșire (THDv) | < 1 % |
| Performanța tensiunii de ieșire (variația sarcinilor 0 – 100 %) | Este în conformitate cu standardul IEC 62040-3 clasa 1 (VFI-SS-111) |
| Capabilitatea suprasarcinii invertorului (în condiții nominale) | 110 % 1 oră/125 % 10 min./150 % 1 min. |
| Capabilitatea suprasarcinii pentru bypass (în condiții nominale) | 110 % continuu/125 % 10 min./150 % 1 min. |
| Capabilitatea de scurtcircuit a invertorului | Până la 4.090 A |
| Selectivitatea scurtcircuitului pentru bypass | Arhitectură fără siguranțe |
| Baterii | |
|---|---|
| Tip de baterie – 2 fire (±) | VRLA/Litiu-ion |
| Intervalul de tensiune al bateriei | Până la 700 V |
| Capabilitatea de conexiune pentru baterii | Până la 10 șiruri (cu/fără cabinet suplimentar) |
| Comunicație litiu-ion | Modbus TCP/contact de releu |
| Condiții de mediu | |
|---|---|
| Temperatura de funcționare | 0–40 °C |
| Umiditate | 0–95 % fără condensare |
| Flux de aer | Din partea frontală în sus |
| Altitudinea maximă fără reducerea sarcinii de funcționare | 1.000 m (3.300 ft) |
| Clasificarea protecției standard | IP20 |
| Clasificare seismică | Zona 2/Zona 4 (opțional) |
| Culoare cadru | RAL 7016 |
| Conformitate cu standardele | |
|---|---|
| Siguranță | IEC/EN 62040-1 |
| CEM | IEC/EN 62040-2 |
| Performanță | IEC/EN 62040-3 |
| Dimensiuni și greutate | |
|---|---|
| Dimensiuni UPS (l x A x Î) | 3.003 x 1.000 x 2.005 mm |
| Greutate | 3.200 kg |
| Spațiu liber | Fără spațiu liber în spate sau în lateral pentru instalare și întreținere |
Options du produit / système
- Întreruptoare bypass de intrare, ieșire și mentenanță.
- Kit PEN pentru sistemul de împământare TN-C.
- Încărcător de baterie întărit.
- Kit declanșare protecție baterie.
- Mod de conversie inteligent.
- BCR (Battery Capacity Re-injection - reinjectare capacitate baterie).
- Surse de alimentare electronice redundante.
- Sistem de sincronizare ACS.
- Pornire la rece.
- Stație de mentenanță cu modul funcționale de conversie a energiei de rezervă.
- Gestionare avansată a grupului electrogen.
Fonctionnalités standard de communication
- Afișaj grafic color multilingv cu ecran tactil de 7”, ușor de utilizat.
- Port USB pentru descărcare rapoarte UPS și fișiere jurnal.
- Port Ethernet în scopuri de service.
Opțiuni de comunicație
- Interfață cu contacte de releu libere de potențial (contacte configurabile fără tensiune).
- MODBUS RTU RS485 sau TCP.
- Gateway PROFIBUS / PROFINET.
- Interfață BACnet/IP.
- NET VISION: interfață profesională WEB/SNMP Ethernet pentru monitorizarea securizată a UPS-ului și oprire automată de la distanță (shutdown) a calculatoarelor client.
- NET VISION EMD: Senzor de mediu pentru temperatură și umiditate cu 2 intrări.
- Software de monitorizare REMOTE VIEW PRO.
- Display cu ecran tactil de la distanță.
