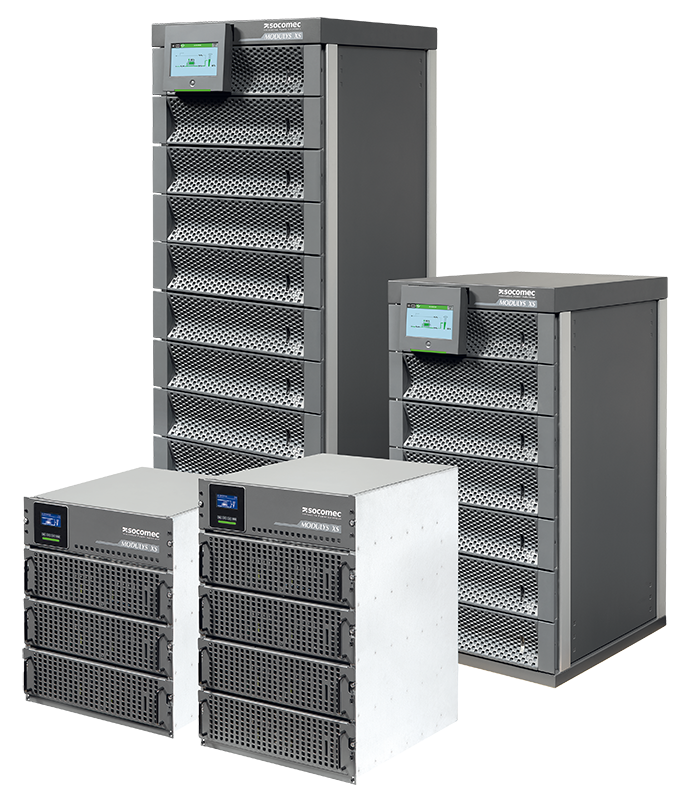

MODULYS XS este un UPS ultra-modular, monofazat, proiectat pentru aplicații critice care necesită o disponibilitate și flexibilitate permanente. Este ideal pentru dezvoltarea locației sau creșterea incrementală a puterii, asigurând o scalabilitate ușoară și lipsită de riscuri de la 2,5 la 20 kW. Cu module cu posibilitate de înlocuire în timpul funcționării și arhitectură descentralizată, acesta asigură o fiabilitate mare fără niciun punct singular de defect (single point of failure), în timp ce simplifică mentenanța și evoluția sistemului pe termen lung.
Conformitatea cu standardele
- EN/IEC 62040-1
- AS 62040-1 EN/IEC 62040-2
- AS 62040-2 IECEE CB Schema EN/IEC 62040-3
- AS 62040-3
Avantaje
Fiabilitate combinată cu scalabilitate
Modul de putere:
- Valoare MTBF ce depășește cu mult standardul pieței.
- Izolare galvanică integrată.
- Izolarea defectelor în modulul de putere asigură faptul că restul sistemului rămâne complet protejat.
- Module de putere tropicalizate (cu acoperire polimerică).
Fără niciun punct singular de defect (single point of failure):
- Inteligență total independentă la nivel de modul cu o comandă paralelă distribuită.
- Logică de comandă cu funcționare autonomă în cadrul fiecărui modul pentru reziliență sporită și o scalabilitate ușoară a puterii.
Tehnologie de înlocuire în timpul funcționării fără riscuri
- Restabilirea alimentării în mai puțin 2 minute – sigură, automată și realizabilă de către dvs.
- Bazată pe tehnologia unică Socomec, testată pe teren.
- Module de putere și plăci electronice ce pot fi înlocuite în timpul funcționării.
- Pachete de baterii cu conectare directă pentru scalabilitatea autonomiei.
- Acces frontal complet pentru o mentenanță sigură și rapidă.
Siguranța este asigurată la fiecare pas:
- Conexiune în absența tensiunii pentru eliminarea arcului electric și asigurarea manipulării sigure.
Dezvoltată pentru a evolua împreună cu aplicația dvs. – an după an
Conceptul Forever Young asigură un TCO și un impact de mediu redus prin extinderea duratei de viață pentru UPS prin înlocuirea pieselor la cald – fără oprire, fără reproiectare.
- Compatibilitatea este garantată pentru o perioadă de peste 20 de ani.
- Modernizați și scalați în timpul funcționării – fără timpi de inactivitate, fără schimbări inutile pentru sistem sau instalație.
- Disponibilitate pe termen lung a pieselor de schimb și asistență tehnică integrală.
Aplicații
- Clădire - disponibilitatea infrastructurii IT
Caracteristici tehnice
| MODULYS XS(1) Sistem UPS | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Slot | 9 | 6 | 4 | 3 |
| Putere [Sn] | până la 20 kVA | până la 15 kVA | ||
| Putere [Pn] | până la 20 kW | până la 15 kW | ||
| Factor de putere | 1 | |||
| Număr de module de putere | 4 | 3 | ||
| Intrare/Ieșire | X/1 | |||
| Configurație redundantă | Neutru + x | |||
| Intrare | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Tensiune nominală | 230 V 1 fază + neutru (±20 %), 400 V 3 faze + neutru (±20 %) | |||
| Frecvența | 50/60 Hz ± 10 % | |||
| Factor de putere | > 0,99 | |||
| Ieșire | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Tensiune | 230 V (1 fază) ±3 % (poate fi setată la 208/220/240 V) | |||
| Frecvența | 50/60 Hz ±2 % (± 0,1 % în modul baterie) | |||
| Suprasarcină | 110 % timp de 1 minut, 130 % timp de 10 secunde, 200 % pentru 5 cicluri | |||
| Bypass | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Tensiune | tensiune de ieșire nominală ±15 % | |||
| Frecvența | 50/60 Hz ± 2 % (configurabilă pentru compatibilitate cu grup electrogen) | |||
| Eficiență | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Mod online dublă conversie | până la 92,8 % | |||
| Condiții de mediu | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Temperatura ambiantă | de la 0 până la 40 °C (de la 15 la 25 °C pentru durata de viață maximă a bateriei) | |||
| Umiditatea relativă | 0 la 95 % fără condensare | |||
| Altitudine maximă | 2.000 m fără reducerea sarcinii de funcționare | |||
| Cabinet UPS | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Afișaj | tactil de 7” | 3,5” | ||
| Dimensiuni l x A x Î (mm) | 550 x 635 x 1.460 | 550 x 635 x 1.060 | 449 x 570 x 708 | 449 x 570 x 575 |
| Greutate (cabinet gol) (kg) | 120 | 90 | 50 | 44 |
| Culoare | RAL 7016 | |||
| Grad de protecție | IP20 | |||
| Standarde | ||||
|---|---|---|---|---|
| Model | MC | RM | ||
| Siguranță | IEC 62040-1: 2017 (Raport CB) | |||
| CEM | IEC 62040-2: 2005 | |||
| Declarație de conformitate a produsului | CE, RCM (E2376), UKCA, EAC | |||
(1) Autonomie mai mare disponibilă la cerere.
Comunicație
- Afișaj grafic color multilingv cu ecran tactil de 7” ușor de utilizat (modele MC).
- Afișaj grafic multilingv LCD (modele RM și TC).
- 2 sloturi pentru carduri opționale de comunicații.
- Port USB pentru descărcat rapoarte UPS și fișiere jurnal.
- Port Ethernet pentru scopuri de service.
Opțiuni de comunicație
- Interfață cu contacte de releu libere de potențial (contacte configurabile fără tensiune).
- MODBUS RTU RS485 sau MODBUS TCP.
- Interfață BACnet/IP.
- NET VISION: interfață profesională WEB/SNMP Ethernet pentru monitorizarea securizată a UPS-ului și închidere automată de la distanță.
- Gateway IoT pentru servicii cloud Socomec și aplicația mobilă SOLIVE UPS.
- Display cu ecran tactil de la distanță.
Date privind mediul
- Ciclul de viață al unității UPS este extins cu conceptul Forever Young
- Produs fabricat în conformitate cu standardul de certificare ISO 14001
- Mentenanță de la distanță pentru reducerea costurilor de transport
Conform cu RoHS
PEP ecopassport® disponibil
